Оптический патч-корд находит широкое применение в приложениях, охватывающих телекоммуникации и передачу данных.
Оптический патч-корд представляет собой наиболее наиболее распространенный вид соединения для высоких скоростей передачи данных.
Для правильного выбора оптического патч корда необходимо понимание основ.
Оптический патч-корд представляет собой наиболее наиболее распространенный вид соединения для высоких скоростей передачи данных.
Для правильного выбора оптического патч корда необходимо понимание основ.
Типы оптических патчкордов и пигтейлов

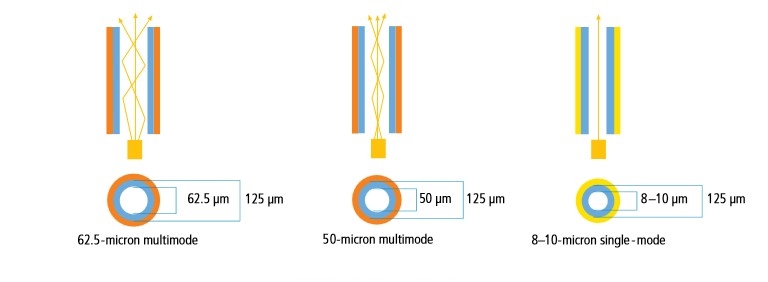

Согласно международным стандартам, оптические соединительные шнуры (патч корды и пигтейлы) делятся на различные типы, в зависимости от типа волокна, количества волокон, типа оболочки, типа разъема и типа полировки.По типу волокна: Различают (Single Mode - Одномодовое волокно) одномодовые патч-корды и (Multi Mode - Многомодовое волокно) многомодовые патч-корды. Разница между ними – это диаметр волокна, за счет чего передается одна или несколько мод излучения.
SM патчкорды обладают меньшим диаметром сердцевины волокна, 9/125, поэтому передается только одна мода изучения.
MM патчкорды используют больший диаметро сердцевины волокна, 50/125 и 62,5/125, что обеспечивает передачу более одной моды излучения.
Важно - внешне волокно имеет одинаковый диаметр - 125 микрон.
По количеству волокон: Отличаются между собой патчкорды еще и количеством волокон. Там, где используется одно волокно – это симплекс (simplex - один разъем на конце), а где два волокна - дуплекс (duplex - два разъема на конце).
По типу оболочки: PVC и LSZH используются для описания материала оболочки оптических патч-кордов. PVC оптические патч-корды очень мягкие, а LSZH оптические патч-корды более прочные, поскольку они содержат огнезащитные составы, которые при горении не выделяют токсичных паров. PVC оптические патч-корды обычно используются для прокладки горизонтально от кабельного центра, а LSZH оптические патч-корды используются между этажами зданий.
По типу коннектора: Сегодня на рынке присутствует множество типов коннекторов, а значит и патчкордов с такими коннекторами много. Основное их отличие в том, что у переходных кабелей на конце разные разъемы, а у соединительных – одинаковые. Также существуют шнуры с SC коннекторами, LC коннекторами, FC коннекторами, ST коннекторами.

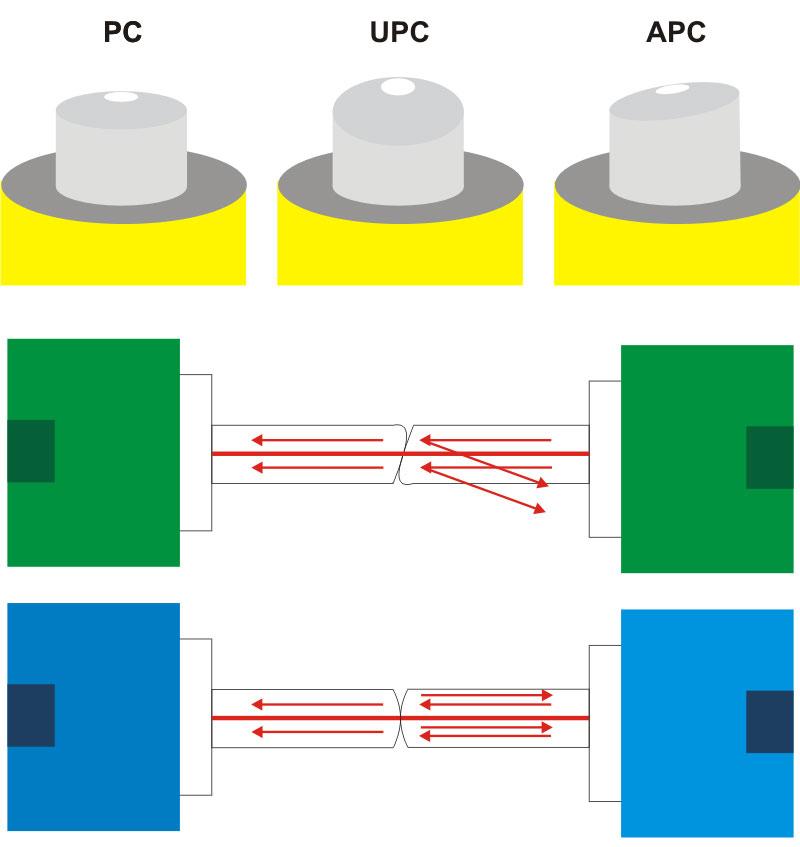

По типу полировки: В корпусе коннектора размещен наконечник (ферула). Именно он соединяется с оптическим волокном. Чтобы уменьшить обратные потери, то есть, снизить количество обратного отображения излучаемого света к источнику, применяется полировка ферулы.
Применяют 4 типа полировки:
PC (Physically Contact) – это когда концы оптического кабеля полируют с небольшой кривизной, дабы избежать воздушного зазора, что может быть между торцами коннекторов. Также это способствует тому, что при контакте разъемов сами волокна соединялись лишь в центре – именно в ядре. При такой полировке обратные потери будут равны -30 дБ.
UPC (Ultra Physically Contact). Подразумевает закругленную форму ферулы. Такую полировку производят на специальной машине. Обратные потери для SPC будут в пределах -45 дБ, а для UPC не превысят -50 дБ.
APC (Angled Physically Contact) – это абсолютно другой тип полировки. Торец полируют под углом равным 8º. Данный способ полировки уменьшает обратные потери до значения в -60 дБ. К тому же исключается обратный сигнал за пределы световода. Такую полировку применяют в высокоскоростных сетях, а также в сетях кабельного телевидения (+р).
Важно знать, что коннекторы с полировками UPC, SPC и PC сочетаются . Если у коннекторов полировка APC, тогда с другими типами они не совместимы. По этой причине у них разная цветовая маркировка.
Коннекторы UPC, PC и SPC синие, а вот APC зеленые.
Типы коннекторов:
SC (Subscriber Connector) представляет из себя прямоугольный пластиковый коннектор с защелкой. У них наконечник почти полностью покрыт корпусом. SC могут быть одинарными и двойными (дуплексными). Используется для одномода и многомода.
LC (Lusent Connector) является пластиковым и имеет защелку. Бывают одинарные и двойные (дуплексные). Задействуют в одномодовых и многомодовых кабелях.
ST (Straight Tip) более известен по названию Stick and Twist, в переводе вставь и поверни. Снабжен выпуклым наконечником, что фиксируется поворотом металлической оправы по часовой стрелке. Данная конструкция не позволяет сделать дуплексную вилку. По этой причине применяется лишь в симплексных патчкордах.
FC ( Fiber Connector). Этот тип коннектора фиксируется при помощи накидной металлической гайки. Так обеспечивается надежный герметичный стык и отличная защита от вибрации. В основном такой коннектор используется в одномодовых системах.
MPO - (от англ. Multi-Fiber Push-On) – ленточный многоволоконный разъём, в котором осуществляется совмещение полосок волокон.
В пластиковом корпусе расположена ферула из композитного материала, волокна расположены в один ряд, либо в несколько рядов в зависимости от плотности кабеля. На одной из сторон корпуса есть ключ, который определяет полярность разъёма. Наиболее распространены модификации с 12 и 24 волокнами, возможны варианты с 48 (4 ряда по 12 волокон) и 72 (6 рядов по 12 волокон) волокнами, но они имеют ограниченные варианты применения. Важной особенностью МРО является то, что центрирование волокон происходит не в адаптере, а за счет штырей и отверстий на самих ферулах. Адаптер выполняет только функцию фиксации разъёмов.
